一、產品概述

為更好地滿足水利防洪搶險及抗旱灌溉需求，公司充分發揮自身的技術創新優勢，借助成熟的水泵制造技術，結合液壓系統的可靠性、軸流泵的高效率、自吸泵的方便性，汽車的機動方便性等特性，研制出了多種型號的移動式泵站。其系列產品的流量為100 ~ 5000m3 / h，揚程為4 ~ 20m，排水管為DN200 ~ 600mm，配套柴油機功率18.5 ~ 185kW。

二、主要特點：

每臺移動泵車可作為一個單獨泵站，無需任何泵站工程;

機動性作業，靈活性強；

高排水量，流量可通過發動機轉速自動調節；

安裝操作方便，易于維修保養；

不需電源和起吊設備；

設備利用率高，便于管理；

三、適用場合：

無固定泵站及無電源地區;

突擊防洪排澇；

抗旱搶險；

農業灌溉、水產養殖；

臨時調水：

圍堰抽水；

工業、市政排水；

四、結構特點:

我公司研制的移動泵站分為標準型和液壓型兩種：標準型由動力系統、水泵與管路系統、監控與保護系統、承載系統組成；液壓型由動力系統、水泵與管路系統、監控與保護系統、承載系統、液壓系統組成。

動力系統：主要通過柴油機發電機組發電為整個系統提供動力源。

水泵與管路系統：本系統起抽水和輸水作用，是整個移動泵站的核心部件，主要由水泵，喇叭管，出水鋼管和軟管等部分組成。

監控與保護系統：本系統由液壓系統監控保護和柴油機監控保護兩部分組成，其中柴油機監控保護部分由柴油機生產廠家提供，液壓系統通過設置溢流閥、溫度傳感器和液位傳感器實現過載保護和故障監控保護。

承載系統：承載系統的主要作用是承載整個泵車的重量，并滿足柴油機、出水管、液壓油箱及主水泵等設備的布置和整體移動要求。由行走、轉向、減震和框架等部分組成。

液壓系統：液壓系統主要起能量傳遞作用，主要由:液壓油泵、溢流閥、液壓管路、液壓馬達、液壓油冷卻器、液壓絞盤和絞盤控制閥等組成。

五、工作原理:

標準型：首先由牽引車將移動泵站移至作業地點，并鋪好出水軟管，再啟動柴油機發電機組發電帶動水泵機組運行，在水泵與管路系統的作用下將待處理水輸送至要求的地方。

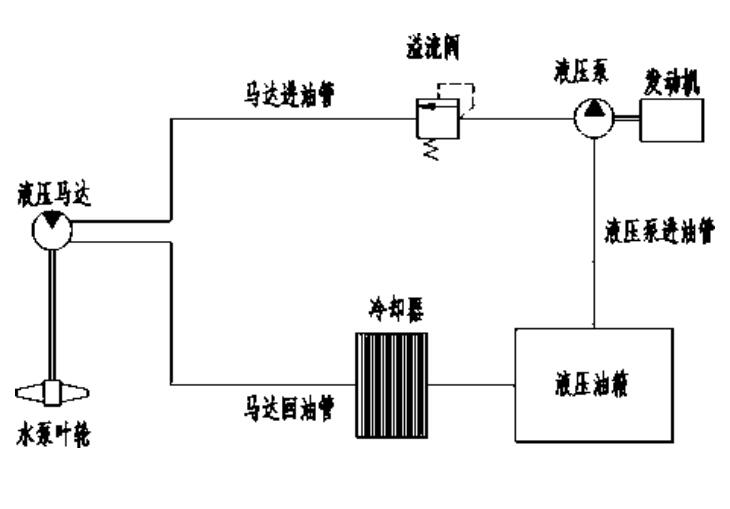

液壓型：首先由牽引車將移動式液壓泵站移至作業地點，并鋪好出水軟管，再啟動柴油機帶動液壓油泵運行，液壓泵從液壓油箱中抽取液壓油并使液壓油壓力升高，然后高壓液壓油通過控制閥組件、管路、流入液壓馬達，帶動液壓馬達旋轉驅動水泵。高壓油流經液壓馬達做功后，壓力降低，經液壓馬達回油□流出，進入冷卻器降溫，再流回液壓油箱。工作原理圖如下：
